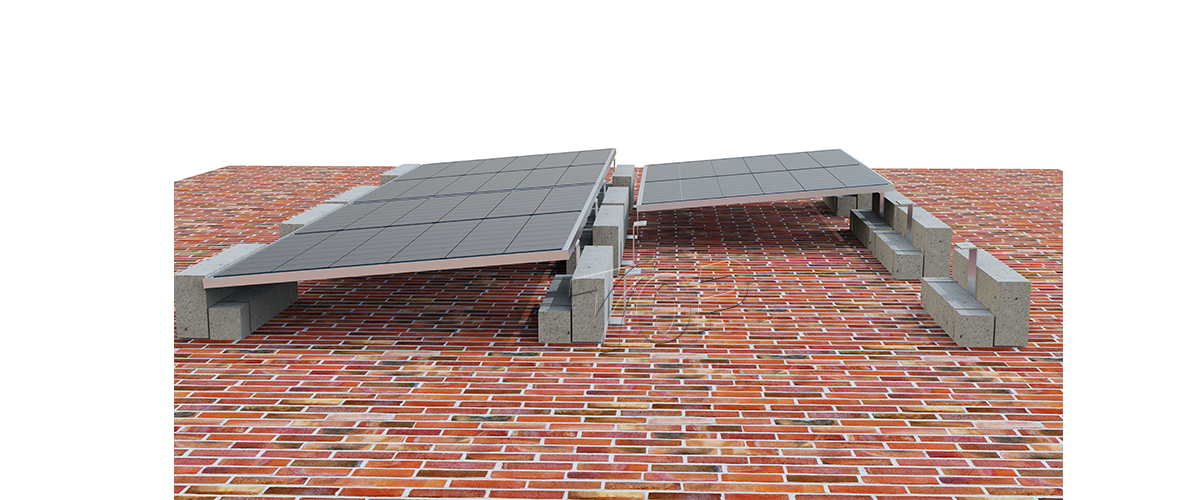

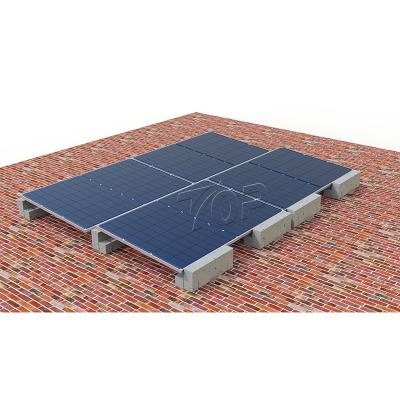

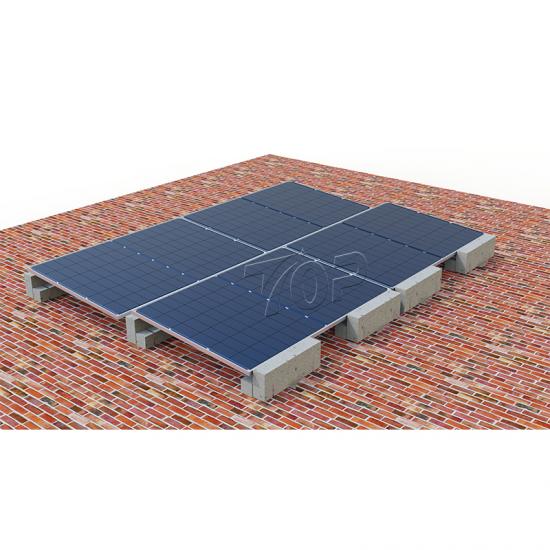

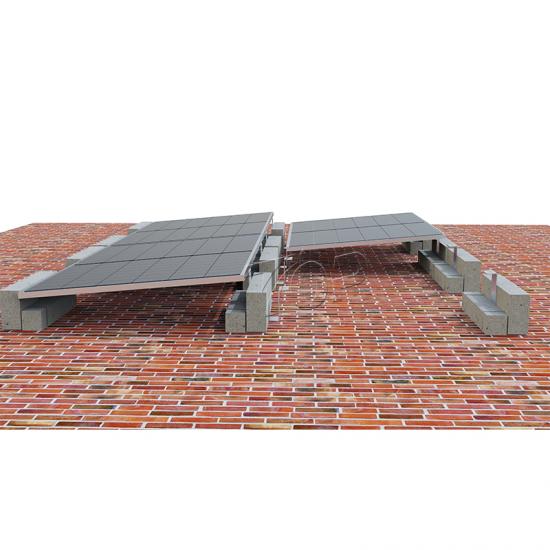

단면 밸러스트형 태양광 장착 시스템

단면 밸러스트 태양광 설치 시스템은 평평한 콘크리트 또는 벽돌 옥상용으로 설계된 비관통형 솔루션입니다. 미리 뚫린 볼트 구멍을 통해 PV 모듈을 앞뒤 다리에 직접 연결하므로 레일이 필요 없습니다. 구조가 간단하고 설치가 빠르므로 상업용 및 주거용 옥상 태양광 프로젝트에 모두 적합합니다.

제품 사양:

선택적 사용자 정의:

프로젝트 위치별 기울기 각도 설계 최적화(태양 경로 분석)

양극산화 알루미늄 코팅 또는 부식 방지 ZAM 코팅

현장 노동력을 줄이기 위한 사전 조립된 다리 구성품

통합 접지/접지 액세서리

제품 특징:

비침투형 디자인
콘크리트 밸러스트 블록을 사용하여 지붕 방수층을 손상시키지 않고 시스템을 고정합니다. 침투가 허용되지 않는 지붕에 이상적입니다.

레일 없는 구조
PV 모듈은 미리 펀칭된 볼트 구멍을 사용하여 앞다리와 뒷다리에 직접 고정되므로 장착 레일이 필요하지 않습니다. 이를 통해 자재 비용이 절감되고 설치가 간편해집니다.

유연한 밸러스트 구성
밸러스트 블록은 현장별 풍하중과 지붕 지지력에 따라 배치할 수 있어 안정적인 시스템 안정성을 보장합니다.

빠른 설치 및 비용 효율성
구성 요소가 적고 설계가 표준화되어 배포 속도가 빠르고 인건비가 절감됩니다. 대규모 설치에 이상적입니다.

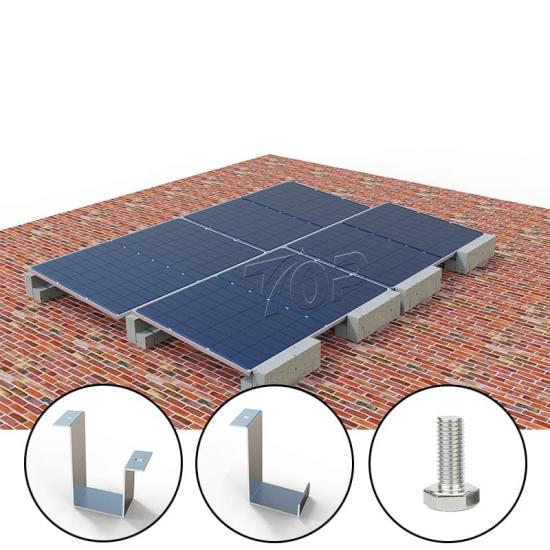

주요 구성 요소:

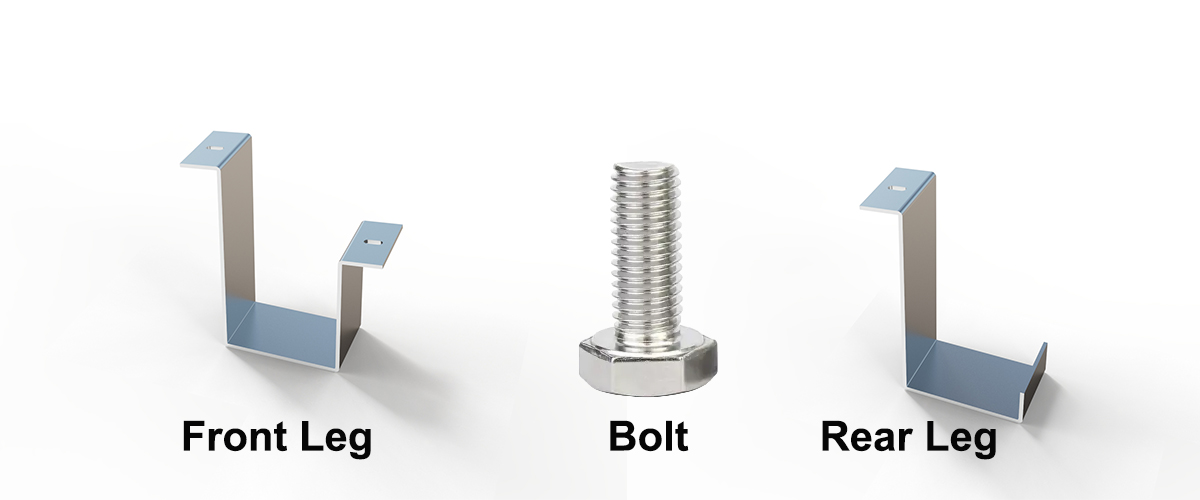

앞다리
모듈 프레임에 직접 부착할 수 있도록 미리 구멍이 뚫려 있습니다. 부식 방지 알루미늄 합금 또는 ZAM(아연-알루미늄-마그네슘) 코팅 강철로 제작되었습니다.

뒷다리
기울기 지지 기능을 제공하며 모듈 뒷면에 직접 연결됩니다. 앞다리와 함께 안정적인 삼각형 지지 구조를 형성합니다.

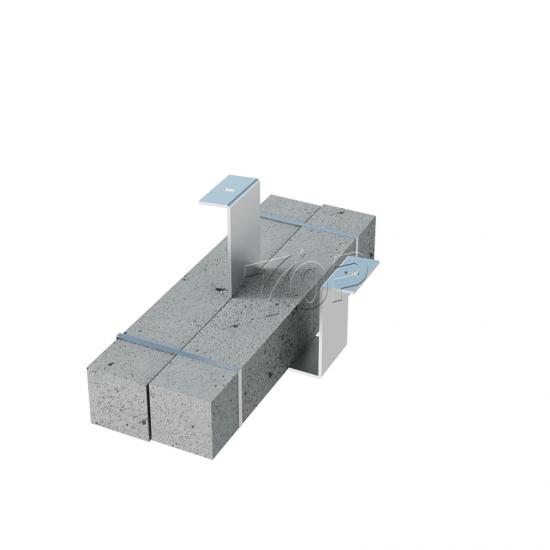

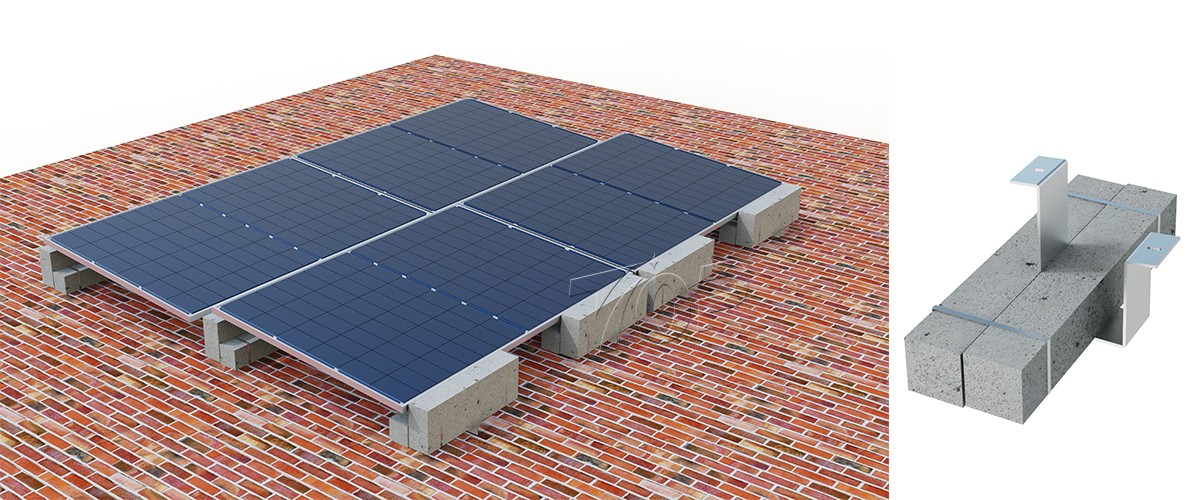

밸러스트 베이스 플랫폼
지붕을 관통하지 않고도 시스템을 고정할 수 있는 콘크리트 블록을 수용합니다. 설치가 간편하고 장기적인 내구성을 고려하여 설계되었습니다.

응용 프로그램 시나리오:

평평한 지붕(콘크리트, 벽돌 등)

굴착 금지 정책이 있는 문화유산 건물 또는 유적지

임시 또는 이동 가능한 PV 시스템

산업 및 상업용 분산형 태양광 프로젝트

자주 묻는 질문:

•
  질문 1: 이 시스템을 모든 유형의 지붕에 사용할 수 있나요?

  에이: 이 시스템은 특별히 다음을 위해 설계되었습니다. 평평한 지붕 콘크리트나 벽돌 표면과 같은 표면입니다. 경사진 지붕이나 금속 지붕에는 적합하지 않습니다. 비침투성 지붕 방수 기능을 유지하는 솔루션입니다.
•
  Q2: 모듈을 장착하는 데 레일을 사용하지 않는 이유는 무엇입니까?

  에이: 구조를 단순화하고, 자재 비용을 절감하고, 설치 속도를 높이기 위해 이 시스템을 사용합니다. 직접 부착 . PV 모듈은 앞다리와 뒷다리에 직접 볼트로 고정됩니다. 레일이 필요 없다 .
•
  Q3: 시스템 안정성은 어떻게 보장되나요?

  에이: 안정성은 배치에 의해 보장됩니다 콘크리트 밸러스트 블록 기초에서. 블록의 개수와 배치는 현장별 풍하중 계산에 따라 결정됩니다.
•
  Q4: 모듈 기울기 각도를 조절할 수 있나요?

  에이: 네, 기울기 각도는 현지 태양 복사선, 에너지 출력 최적화, 현장 조건에 따라 5°에서 15° 사이에서 맞춤 설정할 수 있습니다.
•
  Q5: 추가적인 바람 보호 장치가 필요합니까?

  에이: 일반적으로 콘크리트 밸러스트만으로도 충분합니다. 강풍 구역(>40m/s) 옵션으로 바람 방향 전환 장치나 보강용 액세서리도 구매 가능합니다.
•
  Q6: 시스템을 해체하거나 이전하는 것이 쉬운가요?

  에이: 네. 레일이 없고 관통되지 않는 디자인으로 분해 및 이전이 쉽습니다 임시 설치나 향후 지붕 유지관리에 이상적입니다.
