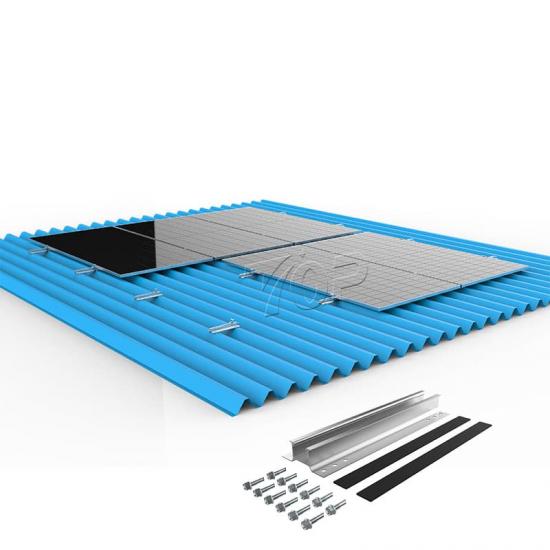

사다리꼴 금속 지붕용 미니 레일 태양광 설치 시스템

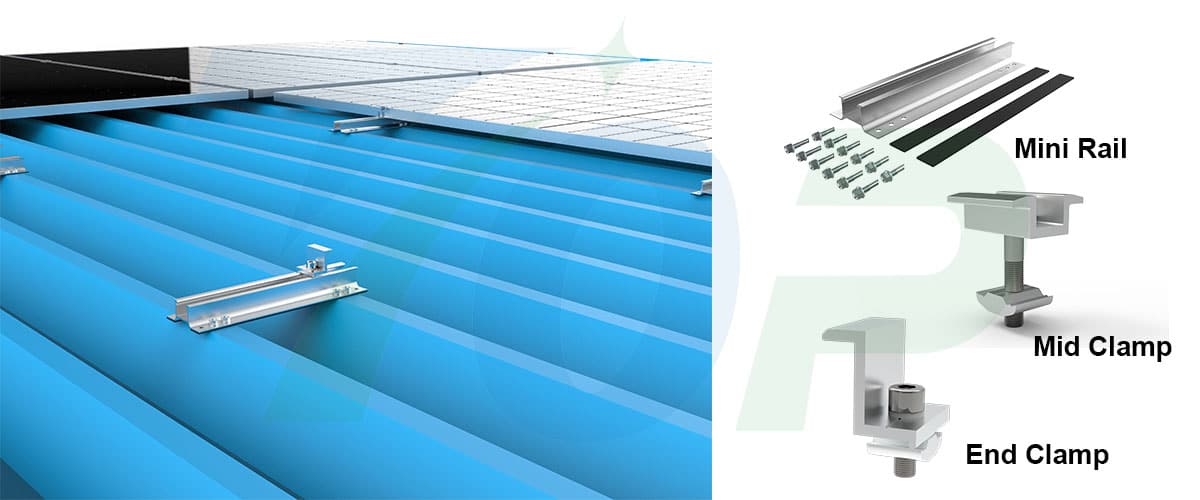

그만큼 미니 레일 장착 시스템 상업 및 산업용 건물에 일반적으로 사용되는 사다리꼴(골판지) 금속 지붕용으로 특별히 설계되었습니다. 컴팩트한 알루미늄 소재를 특징으로 합니다. 짧은 레일 중간 및 끝단 클램프와 결합되고 셀프 태핑 나사와 양면 EPDM 고무 스트립으로 고정되어 방수 및 안정성을 강화합니다. 이 시스템은 지붕의 견고성을 손상시키지 않으면서 빠르고 안전하며 비용 효율적인 태양광 패널 설치를 가능하게 합니다.

제품 사양:

제품 특징:

.양면 방수 밀봉
각 미니 레일에는 다음이 포함됩니다. 양쪽에 EPDM 고무 스트립 바닥의. 셀프 태핑 나사를 사용하여 고정하면 고무가 지붕 표면에 단단히 압축되어 견고한 방수 밀봉을 형성합니다.

가볍고 비용 효율적
짧은 레일 설계로 알루미늄 사용량을 최소화하고, 전반적인 비용을 절감하며, 운반과 취급이 쉽습니다.

.사다리꼴 지붕에 완벽하게 적합
복잡한 클램프나 지붕 전체 관통이 필요 없이 사다리꼴 시트 금속 지붕(예: T18, T35, 470형)에서 사용하도록 최적화되었습니다.

.빠르고 쉬운 설치
모듈식 구성 요소와 직접 장착으로 작업 시간이 줄어들고 설치 과정이 간소화됩니다.

.깨끗한 외관

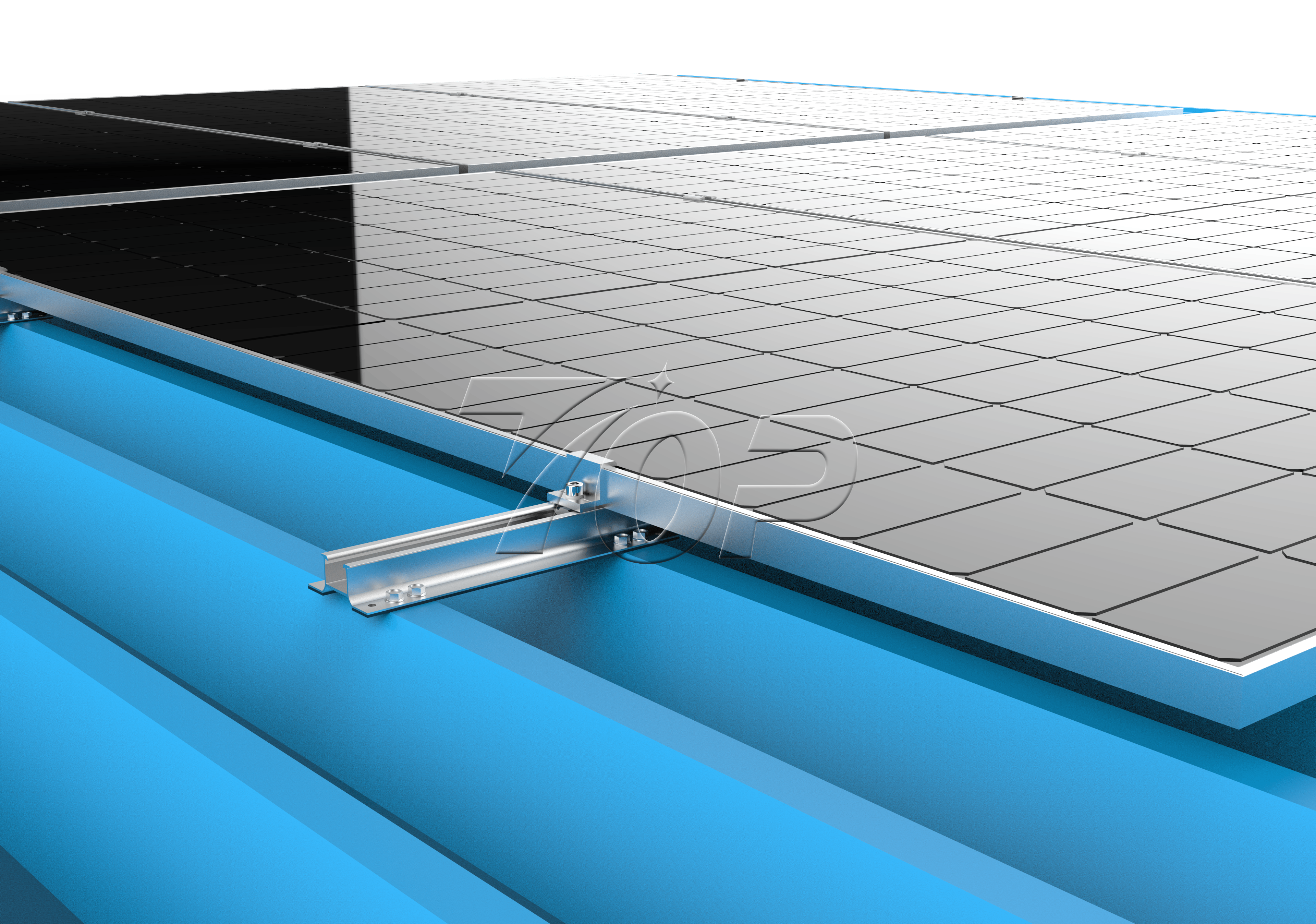

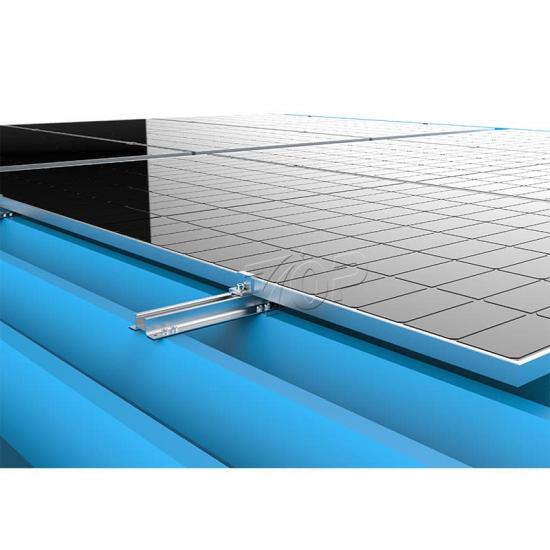

낮은 프로필 디자인으로 레일이 패널 아래에 숨겨져 있어 세련되고 균일한 모습을 유지합니다.

설치 지침:

표시 및 측정
배치 계획에 따라 사다리꼴 지붕 시트의 꼭대기(높은 갈비뼈)를 따라 설치 지점을 표시하세요.

고무 스트립을 적용하세요
설치하기 전에 미니 레일 바닥의 양쪽에 EPDM 고무 스트립을 부착하세요.

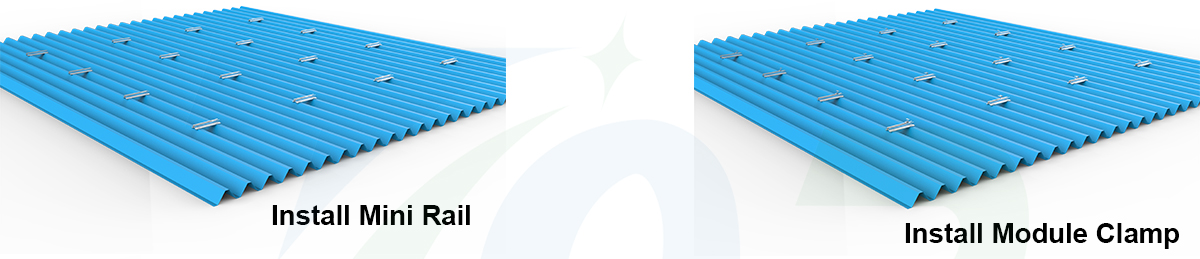

미니 레일 고정
표시된 위치에 레일을 설치하세요. 레일 중앙에 셀프 태핑 나사를 사용하여 고정하세요. 고무 스트립이 압축되어 방수 기능을 합니다.

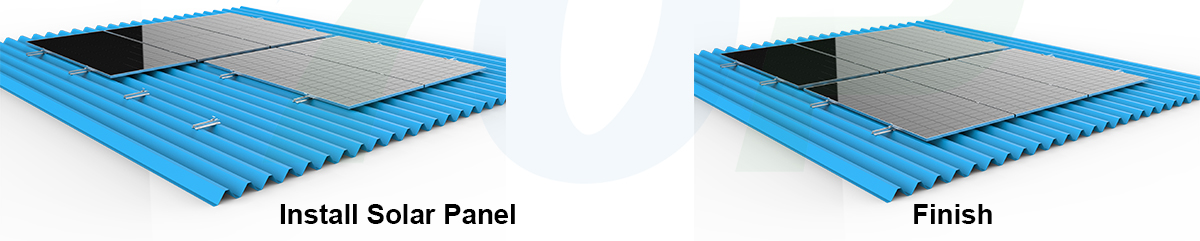

태양광 패널 설치
중간 클램프를 사용하여 인접한 패널을 고정하고, 엔드 클램프를 사용하여 양쪽 끝에서 패널을 고정합니다.

최종 검사
모든 레일이 단단히 고정되어 있고, 고무 스트립이 적절히 압축되어 있으며 느슨한 부분이 없는지 확인하세요.

자주 묻는 질문：

•
  질문 1: 이 시스템은 스탠딩 솔기 지붕이나 솔기 지붕에 적합합니까?

  A1: 아니요. 이 미니 레일 시스템은 다음과 같이 설계되었습니다. 사다리꼴 시트 금속 지붕에만 사용 가능 스탠딩 솔기 지붕의 경우 비관통형 클램프 시스템을 권장합니다.
•
  Q2: 방수는 어떻게 보장되나요?

  A2: 이중 EPDM 고무 스트립은 설치 시 압축되어 레일과 지붕 표면 사이에 강력한 밀봉을 형성하여 물이 침투하는 것을 효과적으로 방지합니다.
•
  Q3: 지붕에 구멍을 뚫으면 지붕의 건전성에 영향을 미칠까요?

  아니요. 나사는 지붕 시트의 높은 꼭대기에 설치됩니다. 제대로 밀봉하면 구조적 또는 방수 성능에 대한 타협 없음 .
•
  Q4: 어떤 지붕 프로필이 호환되나요?

  T18, T20, T35, T40, 470형, 820형 및 이와 유사한 골판지 프로필을 포함한 대부분의 사다리꼴 금속 지붕과 호환됩니다.
•
  Q5: 시스템을 사용자 정의할 수 있나요?

  네. 레일 길이, 클램프 크기, 표면 색상(은색 또는 검은색 양극산화 처리)은 특정 프로젝트 요구 사항에 맞게 조정 가능합니다.
